VK5产品说明书

发布时间：

2023-09-27

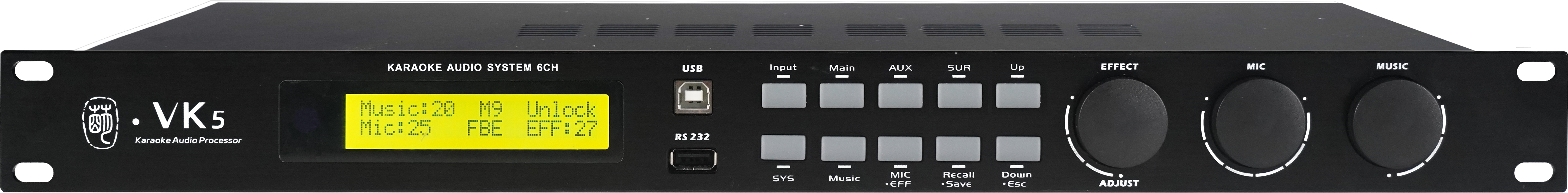

VK5 音响系统处理器

产品概览

VK5 是针对高端 KTV⾳响系统设计的⼀款多功能处理器，既具有⼈声效果处理功能，同时⼜具有⾳响管理功能；VK5 作为新一代的音响处理器产品，同时提升了音频表现和灵活性，这意味着您的音响系统更好听，更易于控制。

 VK5 强势驱动力来自 M-DSP，为专业音频处理定制的高性能 DSP 芯片，迅猛异常；作为音频 DSP 芯片中的王者，性能强悍，从容应对更高精度、更加复杂的 DSP 计算。

 音色调节，应用我们独创的设计，通过控制数据传输的中心频率，从而有效调节系统音色，方便音响工程师将音响系统表现调节至最佳状态。

 DEL（Dual Engine Limiter），双引擎压限：各输出通道设有双引擎压限功能，应用我们独创的算法，以最低的失真提供最强大的系统保护功能，尽可能的保护音响设备。

 专业的人声效果处理，让人声更具有感染力；回声和混响效果，可以掩盖演唱者的声线、音准和呼吸问题，比干声更浑厚、富有层次感，达到让人唱得轻松，听得舒服的目的；高通和低通滤波器支持可调斜率，帮助音响工程师调出满意的人声效果。

 能实现音频表现如此出众的设计，最新的 ESS AD/DA 转换芯片组功不可没；出色的硬件设计，搭配 DSP 算法优化，VK5 将 THD+N（总谐波失真+噪声）降到了极低，精准呈现输入音频信号的丰富细节，近乎完美的还原了输入信号，体验全新升级。

 64Bit 计算精度，0.38ms 系统延迟：64Bit 高精度数据计算，让音频数据处理后保持高保真、高还原特性；凭借出色的软硬件设计，VK5 将数字音频处理产品的延迟降低到了极致，低至 0.38ms，引领行业新标杆。

 便捷的 PC 控制软件：支持 USB（免安装驱动）、RS232、Wi-Fi 或有线网络连接控制设备，用户不仅可以轻松地控制设备参数，还能实时监测音频输入输出信号电平以及压限器工作状态; 开创性地引入 RTA（音频实时分析）功能，帮助音响工程师快速准确调出理想的声音，给其带来极致的体验。

关键特性

 音乐输入：2 对 RCA（莲花）端子模拟立体声输入

 麦克风输入：3 路 TRS 端子模拟输入

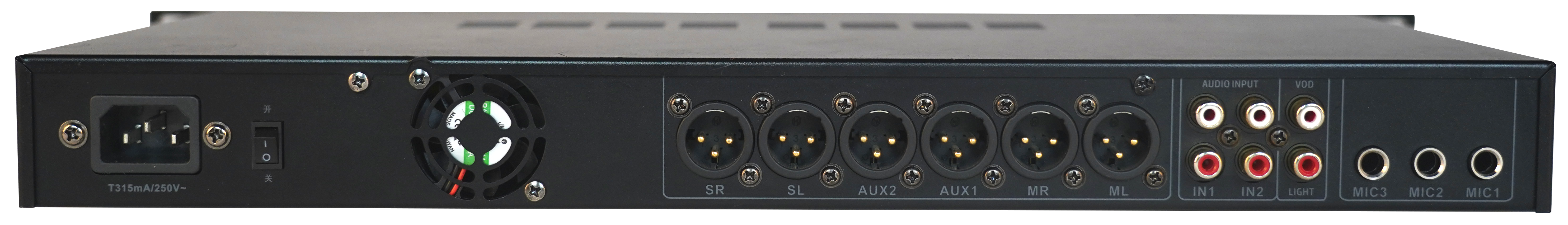

 音频输出：6 路 XLR（卡侬）端子模拟输出、独立的用于灯光控制音乐信号 RCA（莲花）端子模拟输出、独立的用于语音点歌麦克风信号 RCA（莲花）端子输出

 音乐输入处理：高通滤波器、7 段参量均衡

 麦克风输入处理：10 级噪声门、移频、高通和 6dB~12dB/Oct 的低通滤波器、压缩器和 15 段参量均衡

 人声效果处理：回声、混响

 输出处理：双引擎压限、混音器、6dB~48dB/Oct 的高通和低通滤波器、延时（最高达到 80ms）、9 段参量均衡。

VK5 技术规格

音乐输入 - 2 对模拟立体声 RCA 端子（2 选 1）	频率响应（Frequency Response）:
最大电平（Maximum Level）：+14dBu	20 - 20kHz
输入阻抗（Input Impedance）：24kΩ	动态范围/信噪比（Dynamic Range/SNR）:
麦克风输入 - 3 x 模拟 TRS 端子	107dB（A 加权）
最大电平（Maximum Level）：-7.5dBu	总谐波失真+噪声（THD+N）:
最大增益（Max Gain）：Analog 22dB / Digital 11dB	0.0038%（音乐输入：0dBu@1kHz）
输入阻抗（Input Impedance）：	0.0062%（麦克风输入：-22dBu@1kHz）
50kΩ（非平衡）	延迟（Latency）：0.38ms（模拟输入-输出
模拟输出: 6 x XLR 端子	@48kHz）
最大输出电平：+14dBu	电源（Power）：220VAC ±10%，30W
源阻抗：< 50Ω	尺寸（Dimensions）：44 × 483 × 205mm（1U）
	重量（Weight）：3.2kg（净重），3.8kg（毛重）
	由于产品不断改进，上述规格可能会发生变化。

控制软件

 便捷的 PC 图形用户界面控制软件，支持 USB、RS232、Wi-Fi 或有线网络（需扩展模块）连接控制设备。

 集成专业音频和声学测量（RTA）功能，帮助音响工程师分析音频设备的输出，以及房间声学。

 界面支持中英文切换功能，方便用户根据使用习惯选择界面语言。
